1.前言

　　在公路橋梁粗鋼筋連接施工中，多采用焊接工藝，焊接不僅浪費材料，而且速度慢，現場質量難以控制，從環保的角度上考慮，也應當盡量減少焊接施工。因此，如何解決鋼筋連接是一個關鍵的技術問題。隨著標準化管理的逐步推廣，從質量、進度、環保等方面考慮，對于直徑≥25mm的鋼筋連接大多采用鐓粗直螺紋套筒連接。

　　2.鋼筋鐓粗直螺紋連接工藝特點

　　鋼筋接頭連接方式通常分為焊接接頭、搭接接頭和機械接頭。其中機械接頭又分為四種：套筒擠壓接頭、錐螺紋接頭、滾軋直螺紋接頭、鐓粗直螺紋接頭。

　　鋼筋機械接頭按其性能分為SA、A、B、C四個等級。SA、 接頭以鋼筋抗拉強度標準值ftk作為強度檢驗指標，B級接頭以鋼筋屈服強度fyk的1.35倍作為強度檢驗指標，C級接頭只能受壓不能受拉。

　　鐓粗直螺紋鋼筋接頭是利用冷鐓頭機先將鋼筋連接端部鐓粗，然后再利用專用機床對鐓粗段進行套絲，利用帶內螺紋的連接套筒將兩根鋼筋連接起來的一種鋼筋接頭。這種技術不但彌補了鋼筋焊接連接的不足，而且綜合了套筒擠壓連接和錐螺紋連接的優點，具有接頭強度高、與母材等強、質量穩定、施工操作方便、連接速度快、應用范圍廣、節約材料、綜合經濟效益好等優點。

　　3.連接施工工藝和質量控制

　　3.1 施工機具準備

　　墩粗螺紋連接需要配備以下施工機械：鋼筋液壓冷鐓機、鋼筋直螺紋套絲機、無齒鋸切割機、扭力扳手、量規(通規、止規、月牙規)等。

　　3.2 施工工藝流程

　　鋼筋下料→鋼筋端部局部冷鐓擴粗→削直端部→用套絲機車絲→螺紋質量檢驗→套筒在現場連接→接頭檢驗→完成。

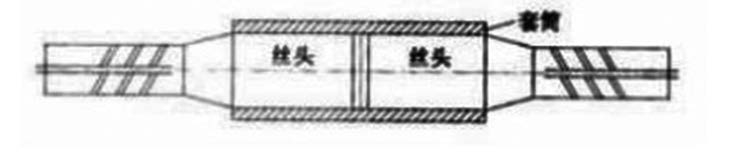

　　套筒連接簡圖(圖1)

　　3.2 施工工藝步驟和質量控制

　　3.2.1 鋼筋端部切斷

　　鋼筋下料主要控制端面與鋼筋軸線垂直的切割質量，要求鋼筋切割端面垂直于鋼筋軸線，端面不許超過4°，否則應調整鋼筋切割設備。鋼筋下料切割后的端頭不準撓曲， 不得有馬蹄形。制作中考慮到鋼筋螺紋鐓粗及不平整部分的切除，下料長度根據現場鋼筋的原端頭彎直情況調整，一般比圖紙中要求長度長30～80mm，這樣可有效保證鋼筋鐓粗、套絲的一次合格率。

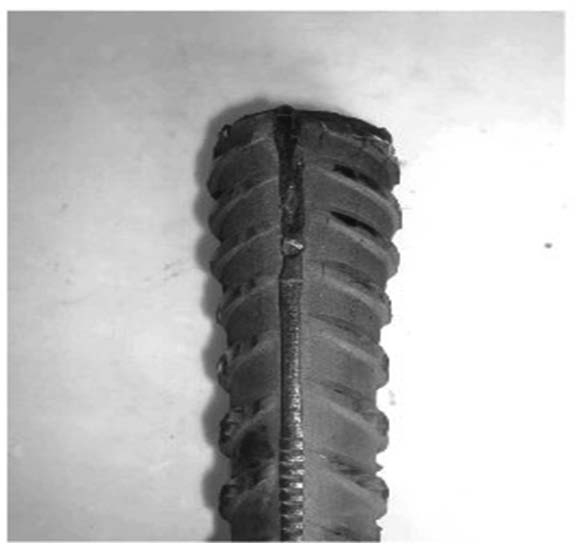

　　圖2 鋼筋切斷后合格截面

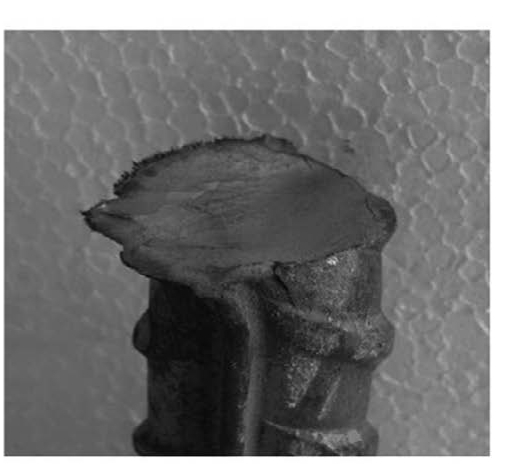

　　圖3 鋼筋切斷后不合格的馬蹄形截面

　　3.3.2 鋼筋端部鐓粗

　　鐓粗機前的架子高度應該與鐓粗機的高度相適應，以保證鐓粗時鋼筋處于水平位置，不會出現鐓粗后鐓粗頭的歪斜情況。且工人應隨時觀察機器的運轉情況，按要求嚴格控制壓力表的度數。度數偏小會影響鐓粗頭的長度;而過大會使鐓粗頭強度變小甚至出現裂紋，重則損毀機械。

　　鋼筋鐓粗用的鐓粗機能自動實現對中、夾緊、鐓粗等工序，每次鐓頭所需時間約為30～40s，根據行業標準要求鐓粗壓力與鋼筋直徑有關。高壓油泵要經過標定、自身帶有壓力表，將鋼筋端頭鐓粗至標準的油表讀數要求壓力即可，在每批鋼筋加工前作鐓頭試驗，以鐓粗量合格為標準來調整 佳鐓粗壓力和縮短量。

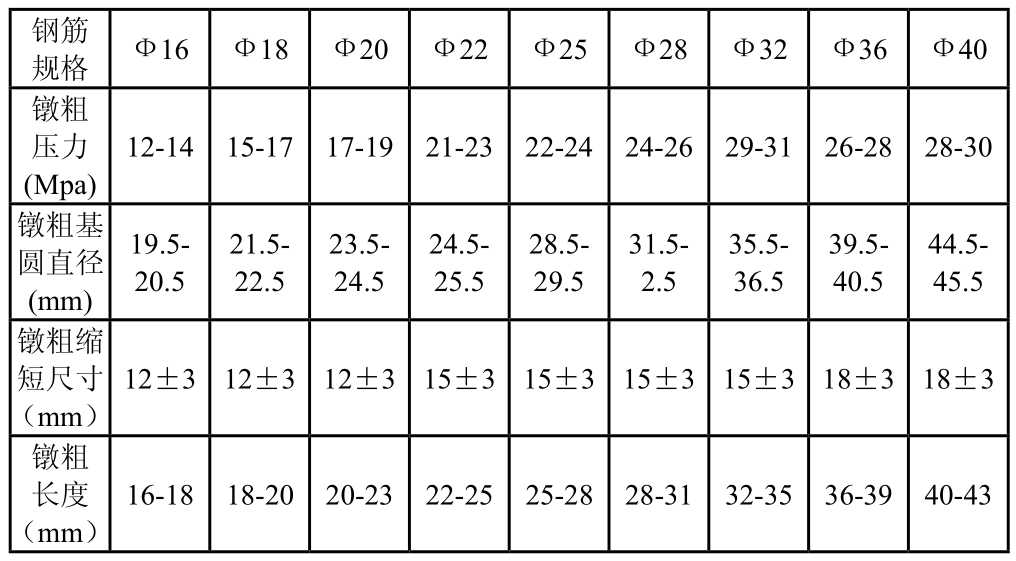

　　表1 鋼筋端頭鐓粗技術參數一覽表

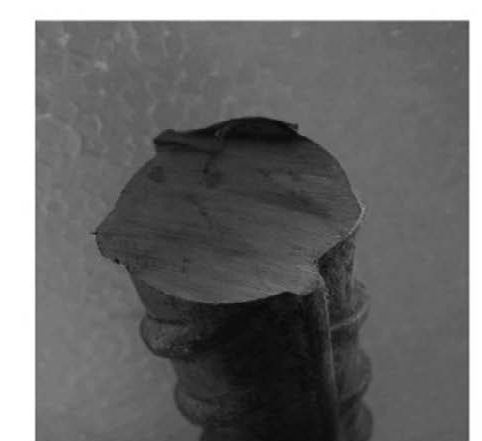

　　圖4 正常鐓粗后的鋼筋外觀

　　3.3.3 套絲機攻絲及質量控制

　　鋼筋接頭絲頭加工時，應采用水溶性切削潤滑液，不得使用機油做潤滑液或不加潤滑液套絲，當氣溫底于0°時，通過摻入15～20%的來硝酸鈉來防凍。鋼筋絲頭加工質量應達到牙形飽滿、無斷牙、禿牙等缺陷。用專用的檢測絲口筒檢查其長度合格后，立即帶上保護套，防止在搬運過程中碰傷或污染。施工時應注意：(1)嚴格控制好絲口加工長度，設備在出廠時一般將絲頭長度控制點調整好，到現場后用擋鐵控制鋼筋的初始位置，即可保證絲口長度;(2)設備長期使用時會使螺栓松動，絲口控制點發生位移，影響絲口長度，應及時調整設備。

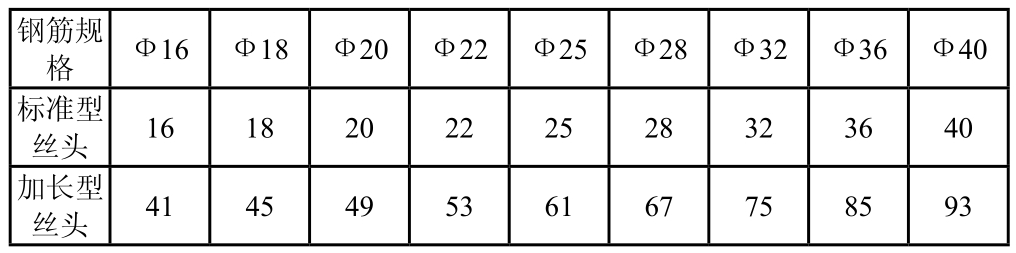

　　表2 鋼筋絲頭螺紋加工長度一覽表(單位：mm)

　　現場接頭檢驗時必須對絲口的長度(標準型接頭要求控制在+1P(P為螺距))和絲口的質量進行逐根目測檢查，每開始加工10個左右，應利用量規等檢驗，不合格的必須進行二次車絲。接頭試件必須在橋墩的施工作業面中隨機截取，以保證工程施工質量。

　　表3 絲頭質量檢驗要求

　　3.3.4 連接套筒對接鋼筋及質量控制

　　為了充分發揮鋼筋的母材強度，連接套筒的設計強度應大于等于鋼筋抗拉強度標準值的1.2倍。螺紋接頭采用標準套筒的規格和尺寸。

　　鋼筋連接之前，先回收絲頭上的塑料保護帽和套筒端頭的塑料密封蓋，并檢查鋼筋規格是否和連接套筒一致，檢查螺紋絲扣是否完好無損、清潔。若發現雜物或銹蝕要必須用鋼絲刷清理干凈，否則會影響鋼筋連接接頭的質量?，F場連接鋼筋時，應用管鉗扳手擰緊，應使兩個絲頭在套筒 位置相互頂緊，并保持套筒的居中位置。拼接完成后，兩端外露絲扣不超過一個完整絲扣。加長型接頭的外露絲扣不受限制，但應另有明顯標記以檢查進入套筒的絲頭長度是否滿足要求。

　　(1)標準絲頭型接頭的連接：把裝好連接套筒一端鋼筋擰到被連接鋼筋上，然后用扳手擰緊鋼筋，使兩根鋼筋相對頂緊，使套筒兩端外露的絲頭不超過1個完整扣，連接即告完成，隨即畫上標記。

　　(2)加長絲頭型接頭的連接：先將鎖緊螺母及標準套筒按順序全部擰在加長絲頭鋼筋一側，將待接鋼筋的標準絲頭靠緊后，再將套筒擰回到標準絲頭一側，并用扳手擰緊，再將鎖緊螺母與標準套筒擰緊鎖定，連接即告完成。

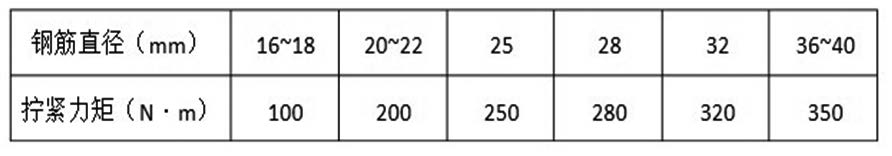

　　表3 鋼筋接頭擰緊力矩表

　　4.結語

　　鐓粗直螺紋鋼筋接頭施工方便，施工操作簡單易學，絲頭提前預制，現場連接速度快，工效比焊接高，而且現場接頭連接作業時不用電、不用氣，也不需機械設備。通過實踐發現，該技術大大降低了鋼筋的損耗率，降低了成本，也克服了鋼筋焊接中接頭質量不易控制的問題，具有良好的經濟效益和實用價值。
